JabEdit – Querprofildaten effizient bearbeiten und verwalten

Querprofildatensätze stellen die Basis für die hydronumerische Modellierung von Fließgewässern dar. Beim Aufbau von 2D-Modellen wird aus ihnen das Netz für den Flussschlauch generiert. Sind größere Gewässerabschnitte oder mehrere Gewässerläufe zu vermessen bzw. zu modellieren, bietet die JabEdit Software für Querprofildaten mit der Verwaltung der Querprofildaten in einer Datenbank viele Vorteile.

Mit  JabEdit lassen sich Querprofildaten einfach zuordnen und mit dem grafischen Querprofileditor visualisieren und bearbeiten. Es unterstützt Anwender optimal als Preprocessing-Tool für die 2D-Modellierung in HYDRO_AS-2D.

Vermesser können mit JabEdit aufgenommene Profildaten aus der Gewässervermessung sehr effizient einlesen und verwalten. Mithilfe der umfangreichen Export-Schnittstelle können direkt die passenden Datensätze für Behörden und Ingenieurbüros erstellt werden.

Verwaltung von Geometrie-Daten

JabEdit bietet Ihnen eine Geometrie-Datenbank, in der Ihre Querprofildaten strukturiert nach Gewässern bzw. Gewässerabschnitten, Projekten bzw. Varianten ablegen können.

Jabedit für Querprofildaten

JabEdit bietet eine komfortable Querprofildatenbank und unterstützt die Datenaufbereitung für die 2D-Modellierung in HYDRO_AS-2D.

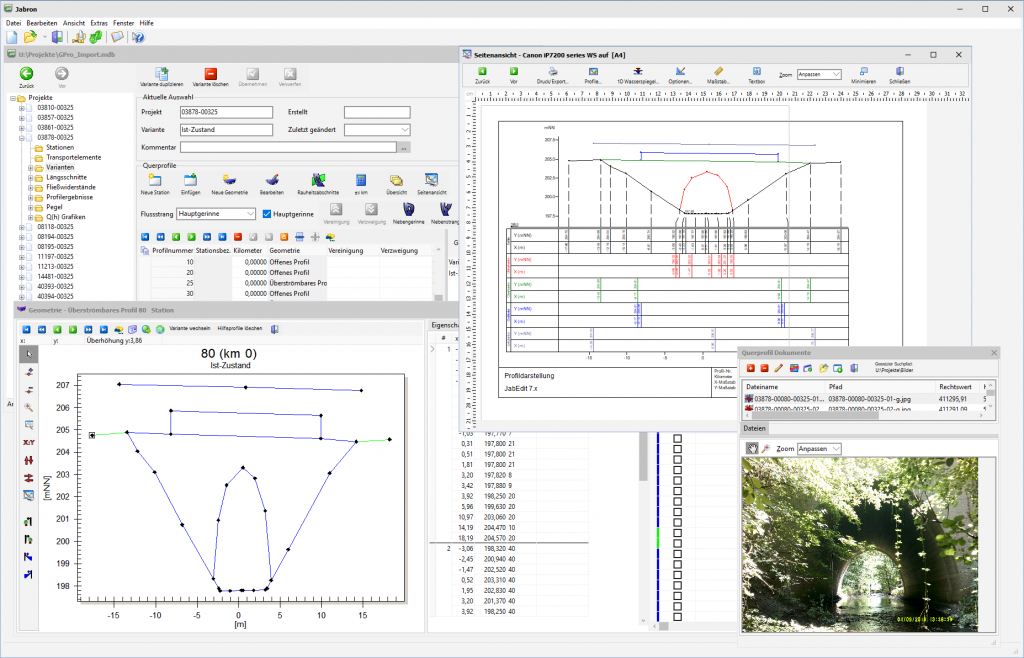

Im leicht zu bedienenden Querprofileditor können Sie die Daten visualisieren, bearbeiten und zusätzliche Dokumente zuordnen. Folgende Funktionen sind in JabEdit verfügbar:

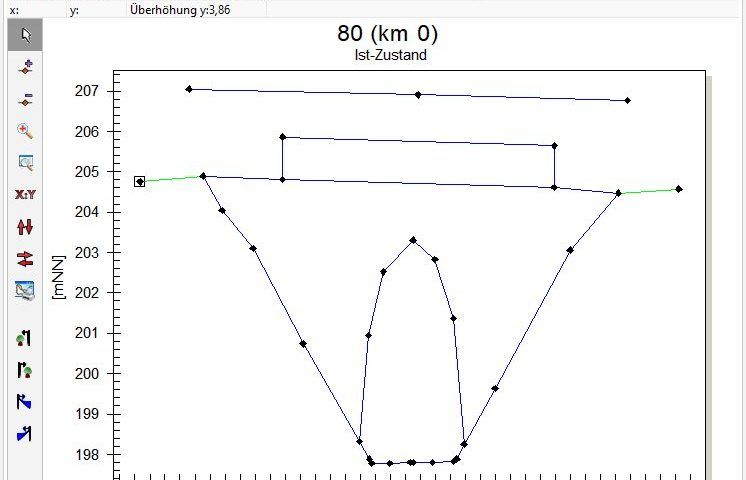

  • Querprofil-Editor zur Darstellung und Bearbeitung von Geometrien
  • Speicherung der Original Vermessungskoordinaten neben den bearbeitbaren Profilkoordinaten
  • Erstellen von Querprofil- und Längsschnittplots (auch Serienplots für Teil- oder Gesamtbestände in einheitlichem Layout als PDF-Dokumente)
  • Verwaltung von beliebigen Dokumenten (Fotos, Zeichnungen, Tabellen, etc.) mit Lagekoordinaten zu jedem Profil
  • Erfassung von Metadaten zum Projekt
  • Management von Varianten zur Planung oder Nacherfassung von neuen Daten

Import- und Exportfunktionen

In der Gewässervermessung und der hydraulischen Modellierung werden bestimmte Datenformate erzeugt und benötigt. JabEdit erlaubt Ihnen einen konfigurierbaren Import von Vermessungsdaten, sodass Sie diese direkt für die hydraulische Modellierung verwenden können.

Die integrierten Datenschnittstellen ermöglichen den komfortablen Datenimport bzw. -export der folgenden Formate:

  • HIPPO
  • GPRO
  • EWAWI
  • WPROF
  • ASCII, CSV (Textimporter)
  • Export von Querprofilen und Längsschnitten als DXF oder EMF
  • Export von Profilkoordinaten in der Originallage oder projiziert auf die Querprofilachse

Bewährtes Produkt aus der 1D-Modellierung

Die JabEdit Software für Querprofildaten stammt software-technisch aus der 1D-Modellierungs- Software Jabron. Sie verfügen mit JabEdit über die komfortable Jabron-Nutzerumgebung, in der Sie Querprofildaten verwalten, im- und exportieren sowie bearbeiten können.

Die mit JabEdit erstellte Datenbank ist kompatibel zu JabPlot, mit dem Sie vermessene Profile mit Ergebnissen aus der 2D Simulation darstellen können. Mit den Jabron-Erweiterungen zu ArcGIS JabView und JabMap können die Profile leicht in ArcGIS dargestellt und dort weitergehend bearbeitet werden.

Michael Bellinghausen, Angela Deppe, Dr.-Ing. Hartmut Sacher

Veröffentlicht am 15.05.2020
