JabPlot /JabPlot Skript
– Software für Querprofil- und Längsschnittplots

Mit nur wenigen Klicks erzeugen Sie Querprofil- und Längsschnittplots aus Ihren 2D-Berechnungsergebnissen und erhalten schnell und komfortabel qualitativ hochwertige Grafiken.

JabPlot stellt damit eine ideale Ergänzung zu dem 2D-Hydraulik-Programm HydroAS dar. Mit dem integrierten 2D-/3D-Viewer können Sie sich 2D-Berechnungsnetze im 2dm-Format und Berechnungsergebnisse direkt anzeigen lassen. Über frei definierbare Schnittlinien können Sie aus den Netzdaten beliebige Schnitte berechnen.

Wiederkehrende Arbeitsschritte zur Darstellung von Berechnungsergebnissen lassen sich mit dem Zusatzmodul JabPlot Skript effizient und komfortabel durchführen.

Zusätzlich liest JabPlot Vermessungsdaten verschiedener Formate (TXT, CSV, GAF, …). Die erzeugten Schnittdaten werden in einer zu Jabron kompatiblen relationalen Datenbank gehalten. Jedem Nutzer stehen durch das MS-ACCESS-Datenbankformat viele Wege zur weiteren Verwendung der Daten offen, wie z. B. die Nutzung in Geo-Informationssystemen (GIS) oder CAD-Programmen.

JabPlot bietet

  • Import von HydroAS-Netzdateien (.2dm) und -Ergebnisdateien (.dat)

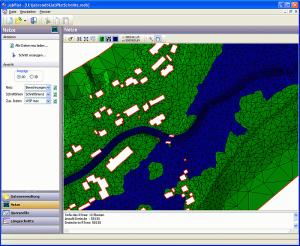

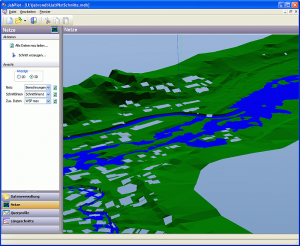

  • Visualisierung von Netzdateien und Ergebnisse aus HydroAS mit dem schnellen 2D-/3D-Viewer

  • Erstellung von Schnittlinien aus einem Berechnungsnetz (TIC = Terrain Intersection Curves) oder aus Berechnungsergebnissen aus HydroAS

  • Konfigurierbarer Import von Querprofilen aus Vermessungsdaten im txt-Format

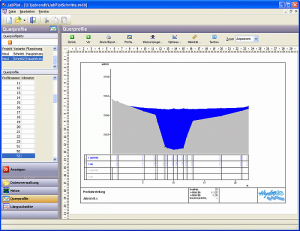

  • Erstellen von Querschnitt-Plots

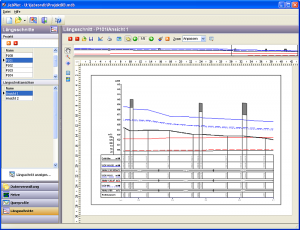

  • Erstellen von Längsschnitt-Plots

  • Export aller Plots in den Formaten DXF und EMF (Windows Enhanced Metafile Format)
  • Kompatibilität der Projektdatenbanken zu allen Versionen von Microsoft Access ab Version 97 (Die Installation von Access ist nicht zur Verwendung von JabPlot erforderlich.)
  • Volle Kompatibilität zum Programmsystem Jabron

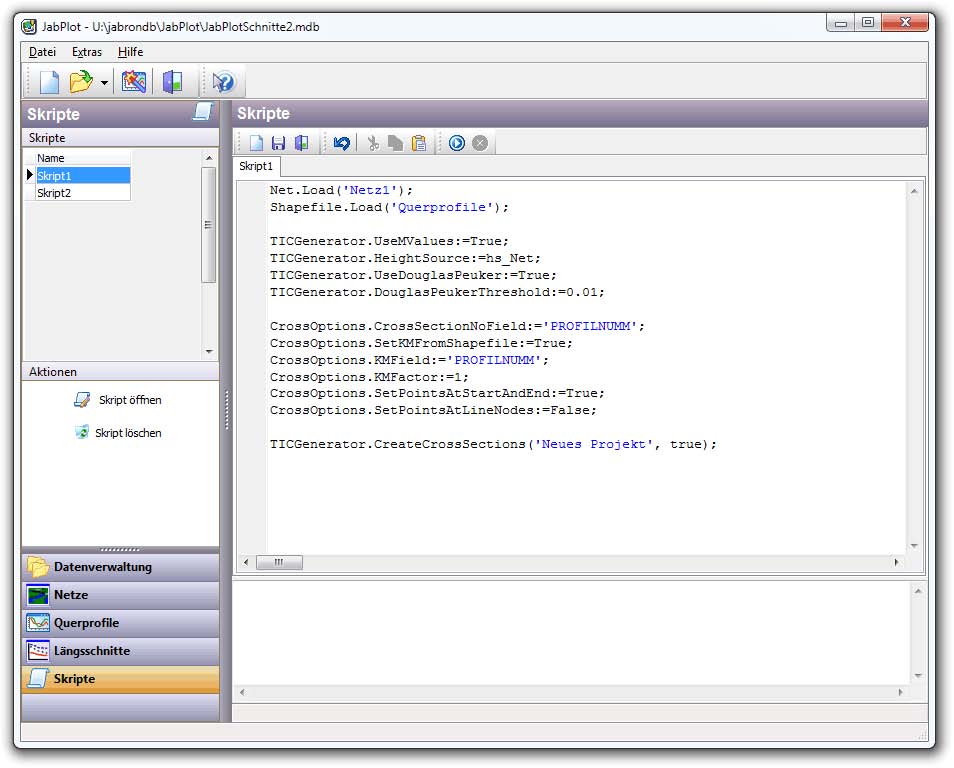

JabPlot Skript – Wiederkehrende Arbeitsschritte automatisieren

Mit dem Zusatzmodul JabPlot Skript führen Sie wiederkehrende Arbeitsschritte zur Darstellung von Berechnungsergebnissen aus HydroAS effizient und komfortabel durch. Der Zeitaufwand bei der Aktualisierung von Schnittdaten nach neuen Simulationsläufen oder Netzbearbeitungen wird dadurch stark reduziert.

Anwender können die erstellten Skripte in der Datenbank ablegen, sodass sie sie jederzeit wieder abrufen und einsetzen können.

Als Skript-Sprache dient ein Dialekt der Programmiersprache Pascal, der um spezielle Objekte zum Zugriff auf die JabPlot-Funktionen erweitert wurde.
